ระบบป้องกันดินพัง

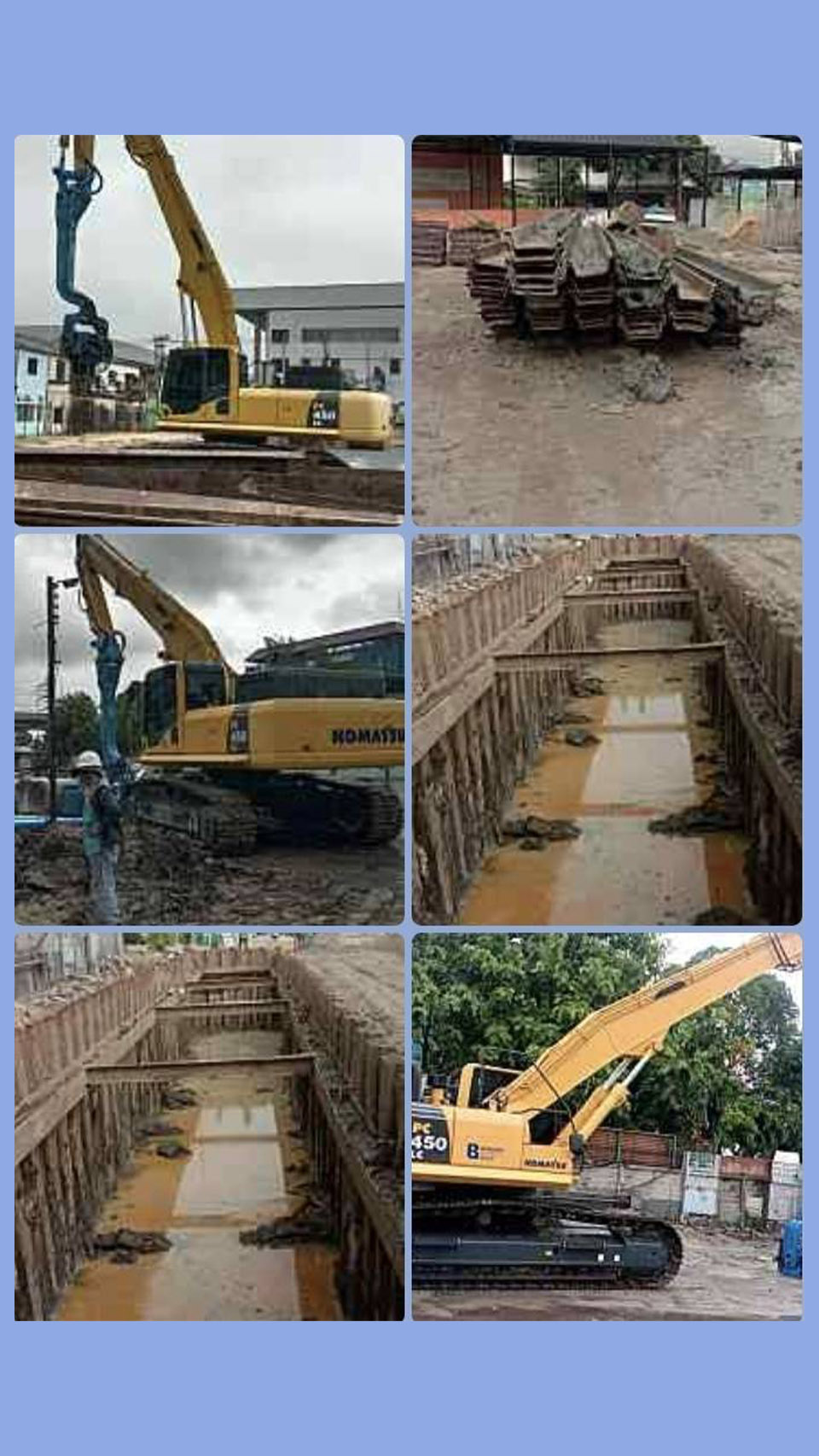

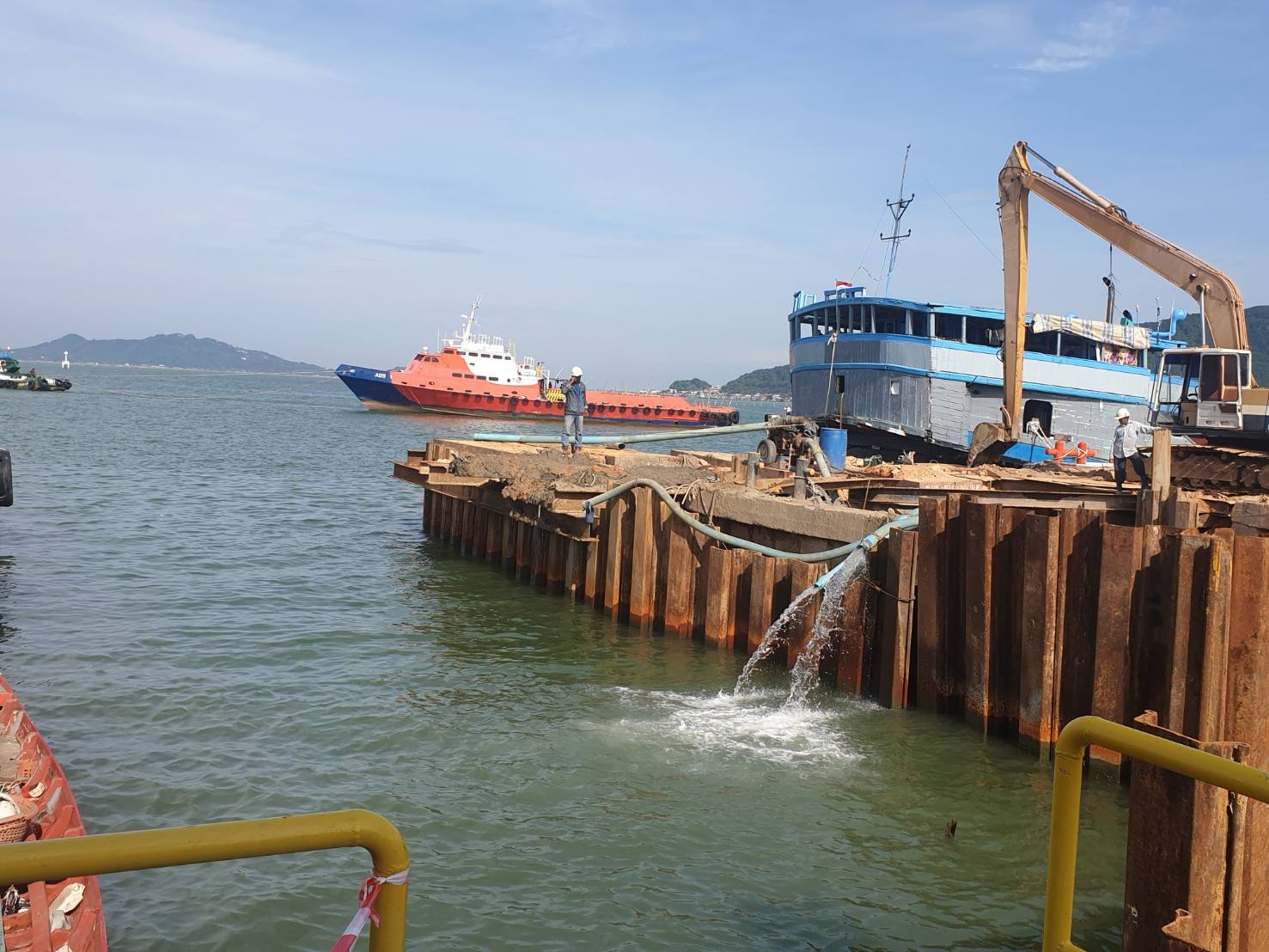

ระบบป้องกันดินพัง สำหรับงานฐานราก และ งานโครงสร้างใต้ดิน โดยใช้โครงสร้างกันดิน แบบ Steel Sheet Pile ระบบโครงสร้างป้งกันดิน bracing โดยใช้โครงสร้างกันดินแบบ Steel Sheet Pile ชีทไพล์ คือระบบโครงสร้าง ที่สามารถป้องกันแรงดันน้ำ แรงดันดิน แรงดันอื่นๆ ที่ทำให้เกิดการเคลื่อนตัว ของสิ่งก่อสร้างโดยต้องมีเสถียรภาพ ทั้งระบบโครงสร้างชนิดนี้มีประโยชน์สำหรับงานก่อสร้างที่ต้องป้องกันดินระหว่างการก่อสร้าง โดยส่วนประกอบของโครงสร้างดังกล่าวมีดังนี้

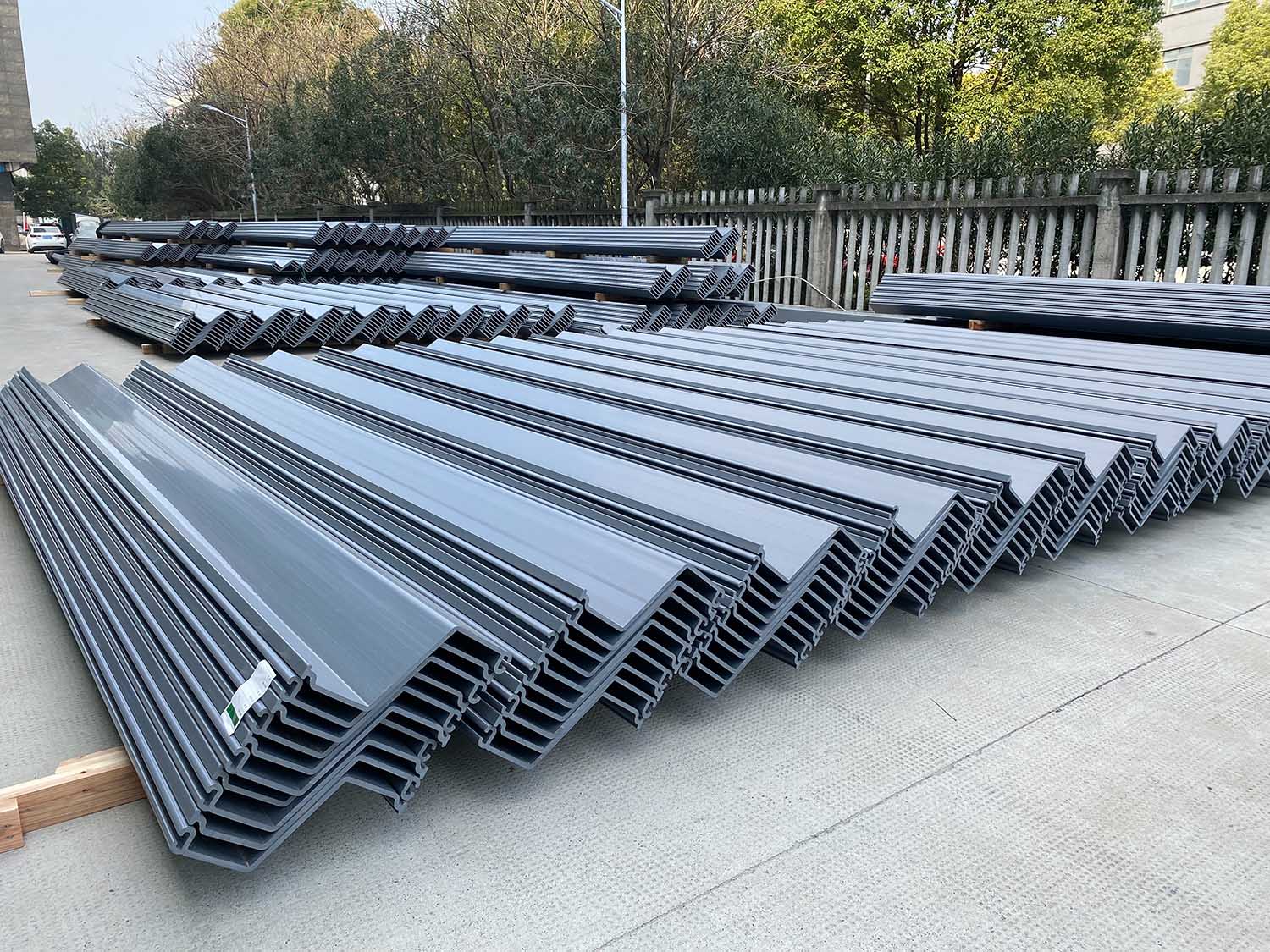

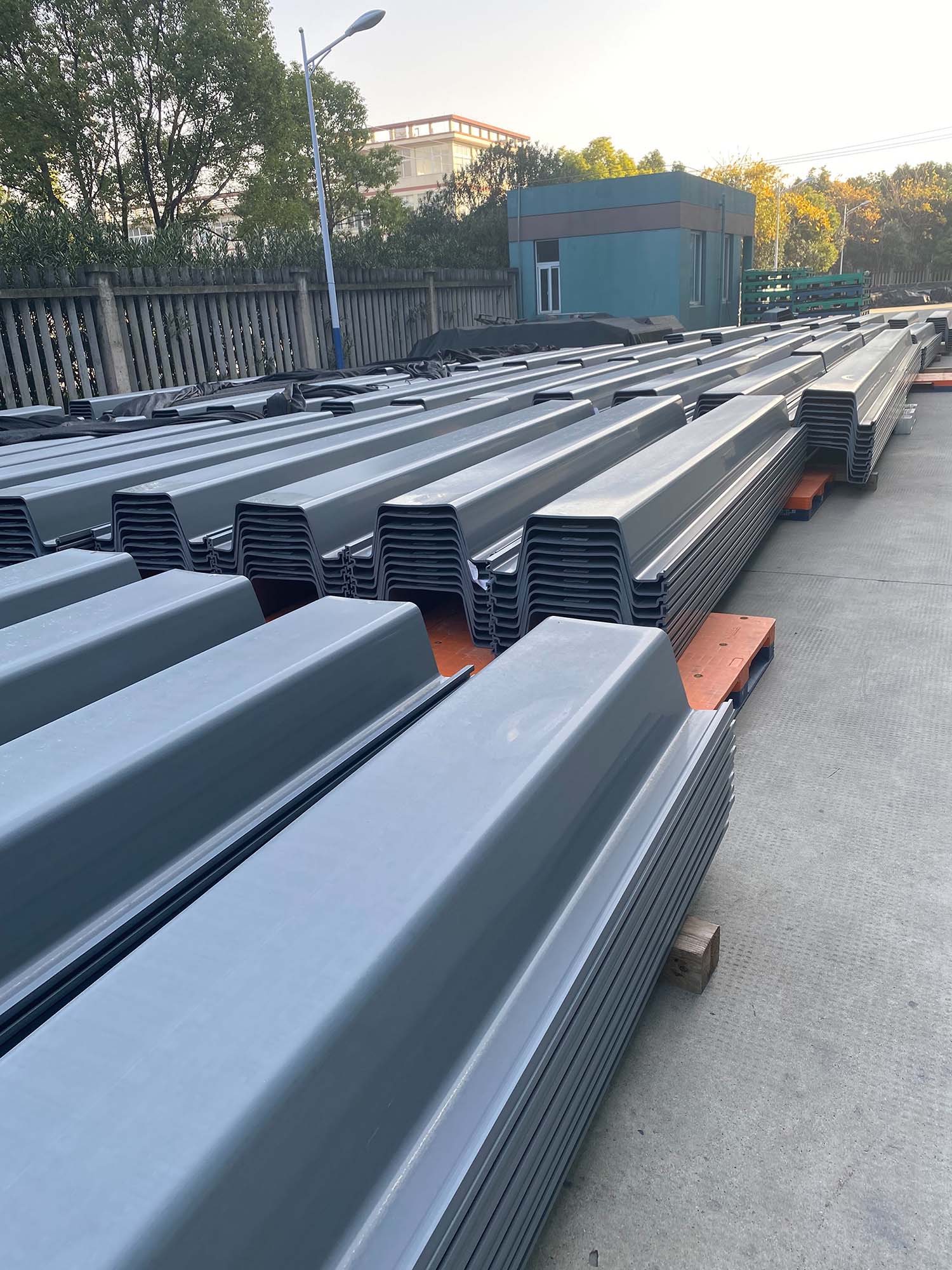

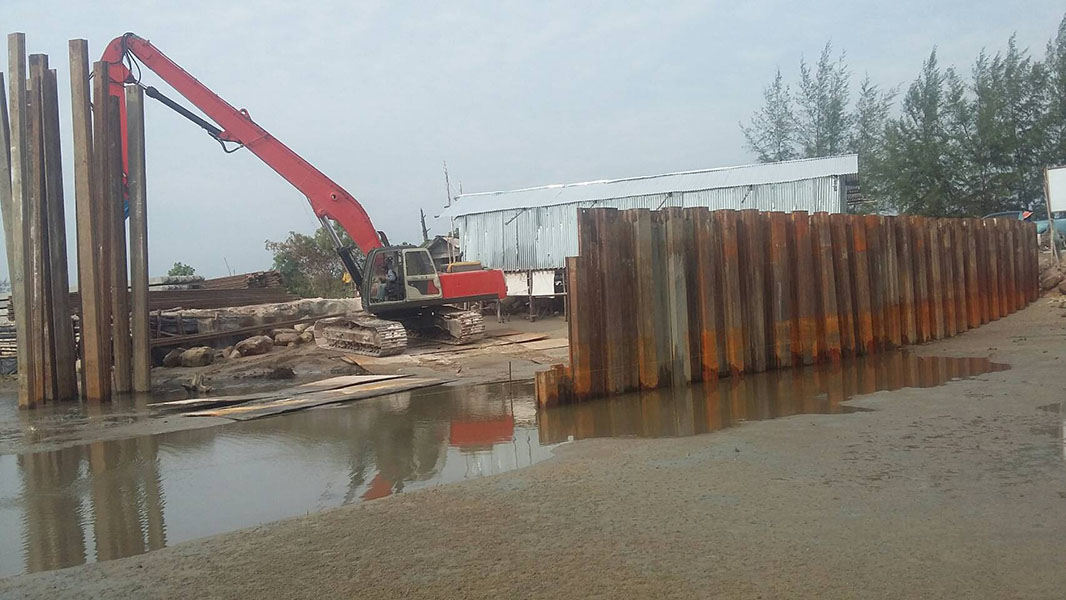

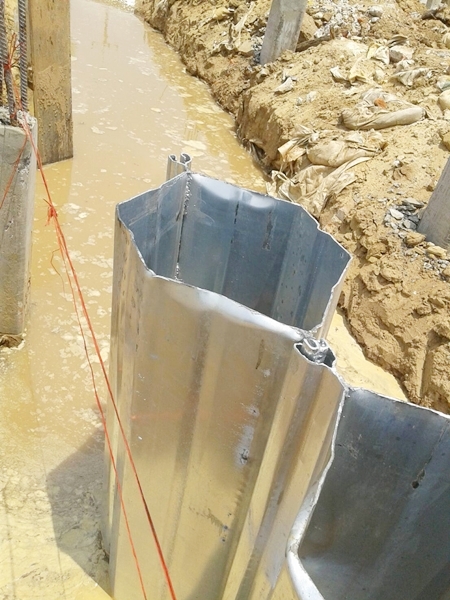

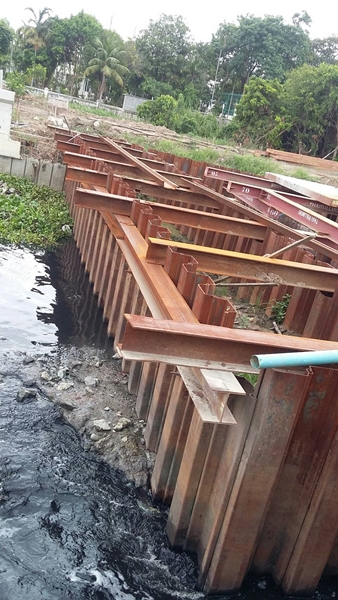

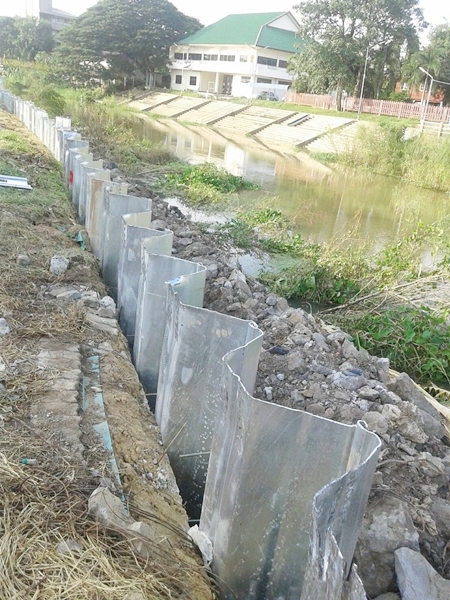

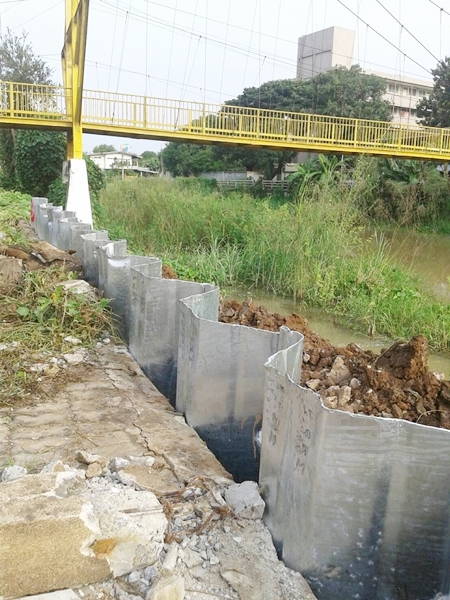

1. แผ่นเหล็กพืด (Steel Sheet Pile) เป็นแผ่นเหล็กลอนรูปต่างๆ มีความยาวตามกำหนดใช้ตอกในแนวดิ่ง สำหรับป้องกันแรงดันน้ำ และแรงดันดิน ที่กระทำตามความลึกของการขุด    ระบบป้องกันดินพัง
2. เหล็กค้ำยันรอบ (Wale) เป็นส่วนของโครงสร้างที่ต้านแรงกระทำทางด้านข้างจากแผ่นเหล็กพืด (Sheet Pile) ซึ่งจะถ่ายแรงเป็นแรงกระจาย (uniform horizontal force) เข้าสู่เหล็กค้ำยันรอบ (Wale)    ระบบป้องกันดินพัง

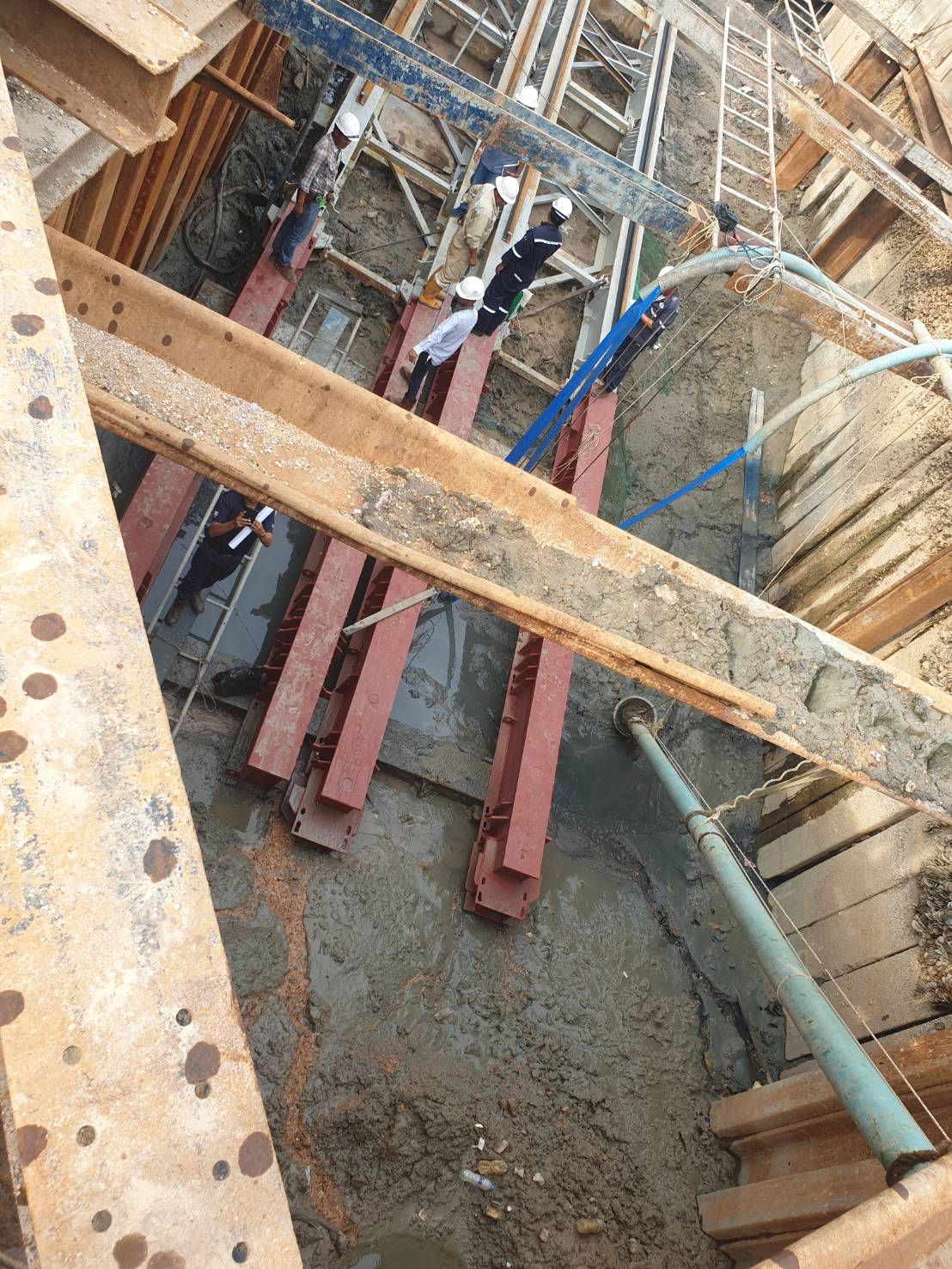

3. เหล็กค้ำยัน (Strut) เป็นส่วนโครงสร้างที่รับแรงแนวแกนที่ถ่ายจากเหล็กค้ำยันรอบ (Wale) และรับแรงแนวดิ่งที่ถ่ายจากแผ่นเหล็กพื้น (Platform) ซึ่งนำมาวางบนเหล็กค้ำยัน (Strut) เพื่อใช้ประโยชน์ต่างๆ ในขั้นตอนการก่อสร้างเหล็กค้ำยัน (Strut) โดยทั่วไปจะมี 2 ชนิด คือ เหล็กค้ำยันตามแนวยาว และเหล็กค้ำยันตามแนวขวางและแบ่งเป็นชั้น ๆ ตามระดับความลึก      ระบบป้องกันดินพัง
4. เสาเหล็กหลัก (Kingpost) เป็นส่วนที่รับแรงจากเหล็กค้ำยัน (Strut) ในแนวดิ่งแล้วถ่ายลงสู่ดินทำหน้าที่เหมือนเสาในอาคารขนาดใหญ่ ยังสามารถใช้เป็นฐานรากในการรับปั้นจั่นเสาสูง (Tower Crane) ในการลำเลียงวัสดุและสิ่งต่างๆ ได้อีกด้วย หมายเหตุ แผ่นเหล็กพื้น (Platform) เป็นโครงสร้างที่ประกอบด้วยตงเหล็กและแผ่นเหล็กที่นำมาเชื่อมติดกันทำหน้าที่เหมือนพื้นวางอยู่บนเหล็กค้ำยัน (Strut) เพื่อใช้ประโยชน์ในการขุดดินการขนส่งวัสดุ และอื่นๆ ฯลฯ      ระบบป้องกันดินพัง
ข้อพิจารณาในการก่อสร้างระบบโครงสร้างกันดินแบบ Steel Sheet Pile  การก่อสร้างที่ได้ทำตามแบบที่กำหนดแล้วจะต้องมีความละเอียดรอบคอบประกอบในการทำงานโดยมีข้อพิจารณาก่อนการก่อสร้างและหลังการก่อสร้างดังนี้
1. แนวการตอกเหล็กแผ่นพืด (Sheet Pile) ต้องห่างจากขอบฐานรากโดยมีระยะพอเพียง สำหรับการติดตั้งและรื้อถอนไม้แบบฐานราก       ระบบป้องกันดินพัง
2. เสาเหล็กหลัก (King Post) ที่ทำการตอกเพื่อรับน้ำหนักที่ถ่ายจากค้ำยัน (Strut) ต้องมีความยาวตามกำหนดและได้แนวดิ่ง         ระบบป้องกันดินพัง
3. ค้ำยัน (Strut) และค้ำยันรอบ (Wale) ต้องได้แนวตรงเพื่อให้สามารถถ่ายแรงได้ตามในแนวแกนตามวัตถุประสงค์
 ระบบป้องกันดินพัง
4. แนวการเชื่อมของโครงสร้างที่เป็นเหล็กต้องเชื่อมให้ได้ความยาว และขนาดการเชื่อม ตามที่กำหนดอย่างเคร่งครัด เพื่อความแข็งแรงและความปลอดภัยของระบบโครงสร้าง         ระบบป้องกันดินพัง
5. ภายหลังจากการติดตั้งระบบโครงสร้างแล้วเสร็จจะต้องมีการตรวจสอบการเคลื่อนตัว ของ Sheet Pile ทุกวันก่อนทำการก่อสร้างจนกว่าการก่อสร้างในส่วนฐานรากแล้วเสร็จ เพื่อนำมาเป็นข้อมูลในการพิจารณาเสถียรภาพของระบบป้องกันดินว่ามีความปลอดภัยหรือไม่   การก่อสร้างระบบโครงสร้างกันดินแบบ Steel Sheet Pile  ก่อนลงมือก่อสร้างจะต้องศึกษารายละเอียดในแบบทั้งหมด ให้เข้าใจอย่างชัดเจนก่อนการทำงาน        ระบบป้องกันดินพัง


วิธีการก่อสร้างมีขั้นตอนต่างๆ ดังต่อไปนี้

1. ต้องสำรวจหาข้อมูลว่าบริเวณใต้ดินนั้นๆ มีระบบสาธารณูปโภคอยู่หรือไม่ เช่น ท่อไฟฟ้า ท่อประปา ท่อโทรศัพท์ ถ้ามีก็ต้องทำการย้ายออกให้พ้นจากพื้นที่ที่ก่อสร้าง เพื่อป้องกันความเสียหายที่จะเกิดขึ้น  ระบบป้องกันดินพัง

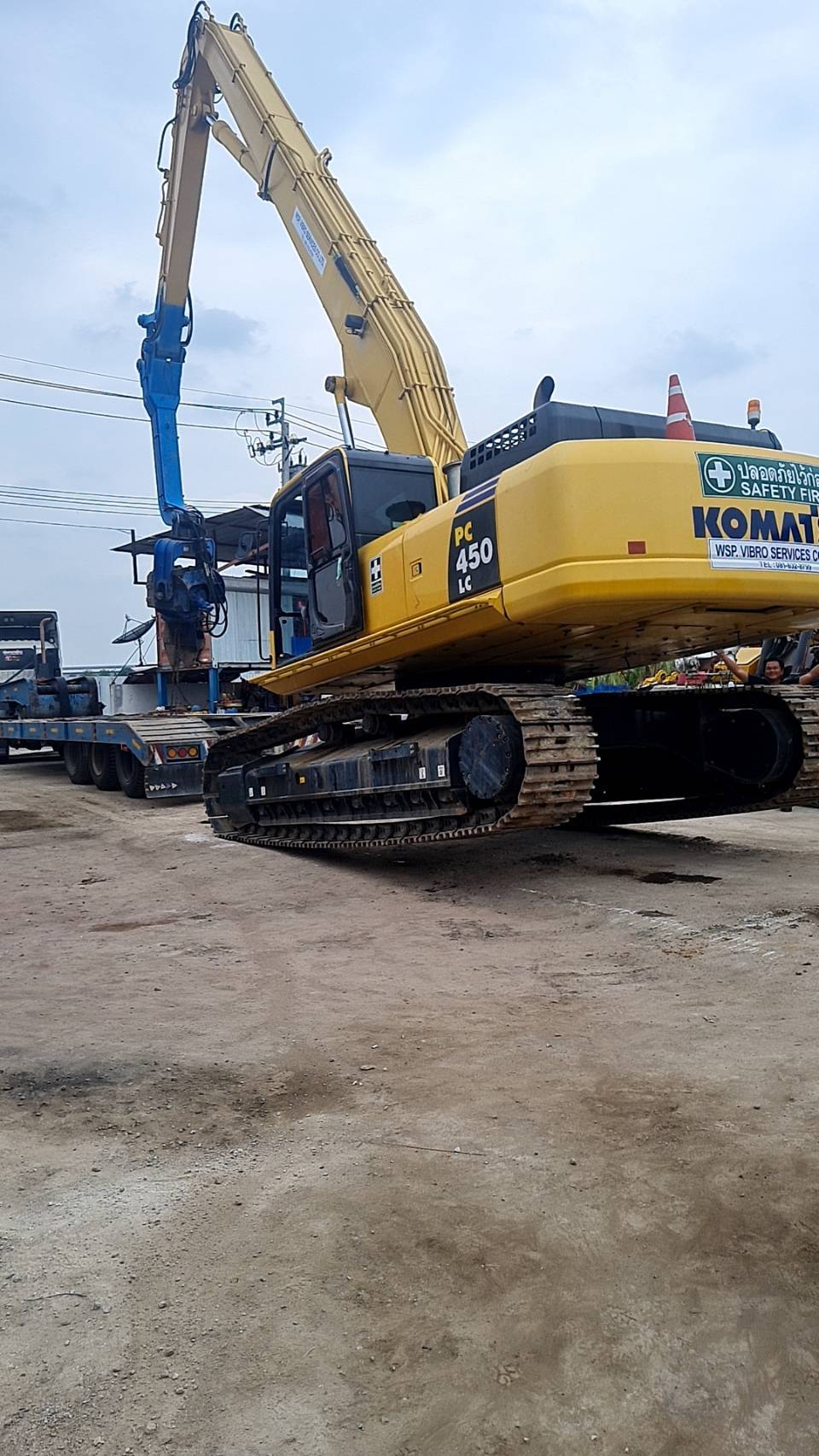

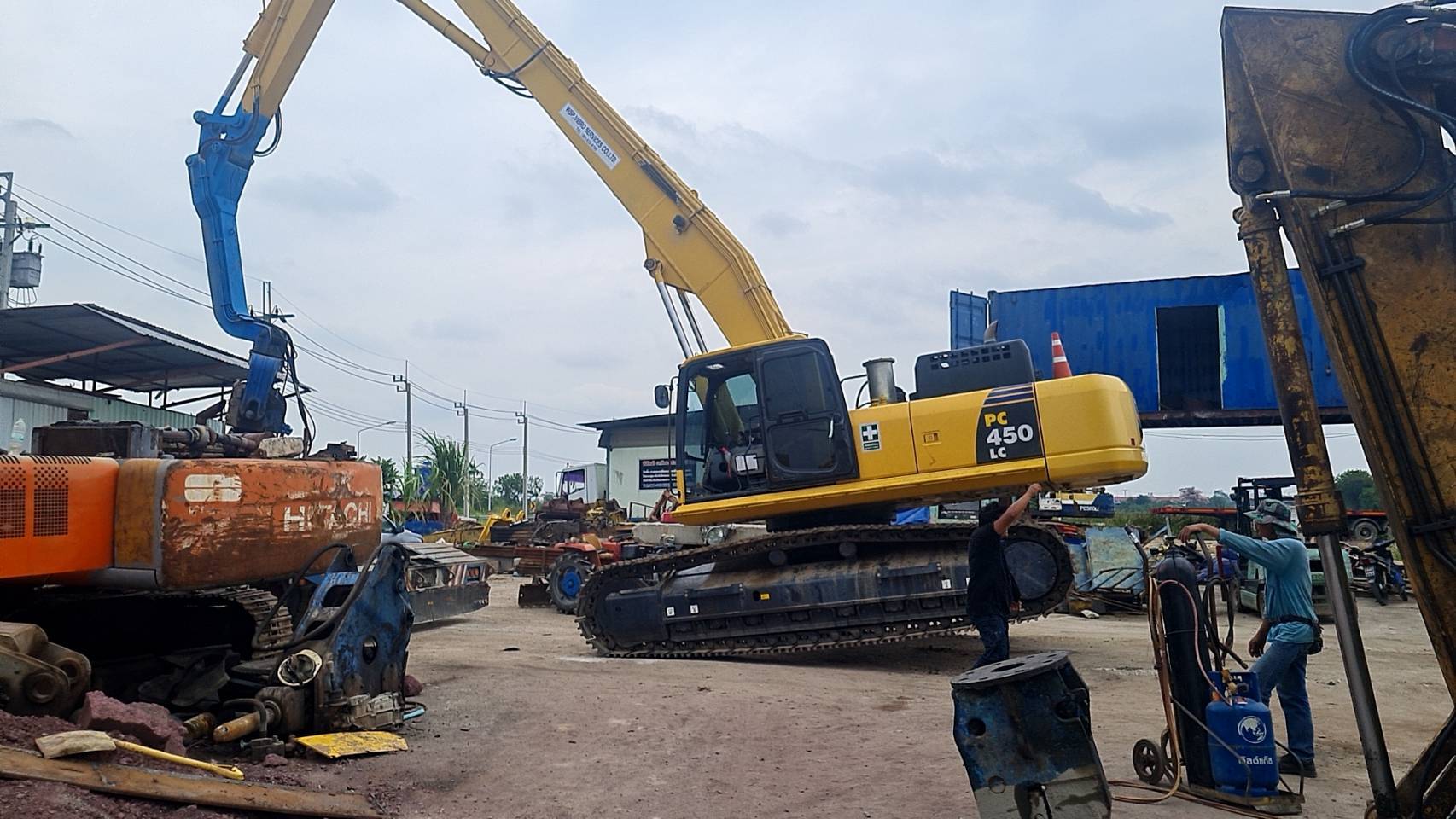

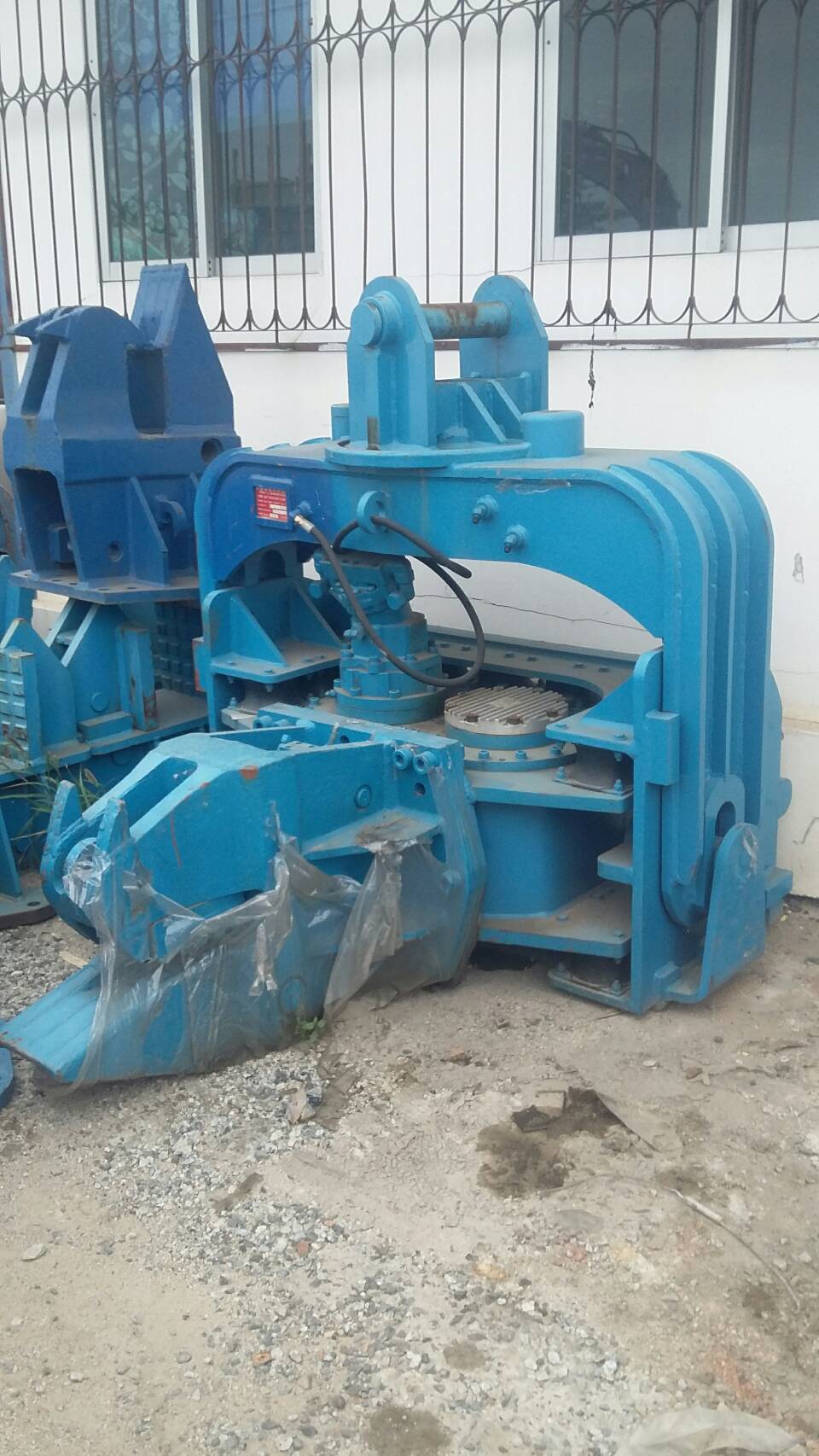

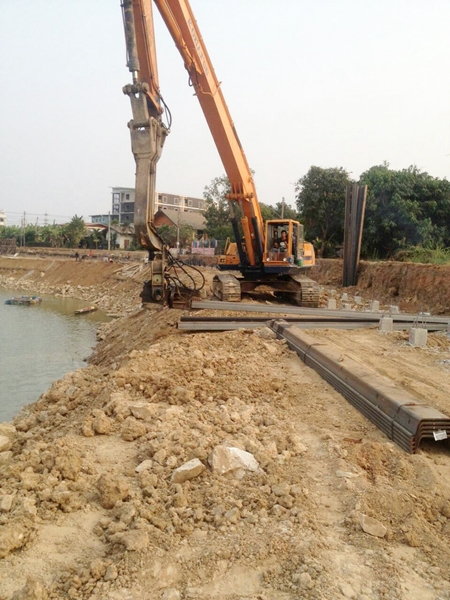

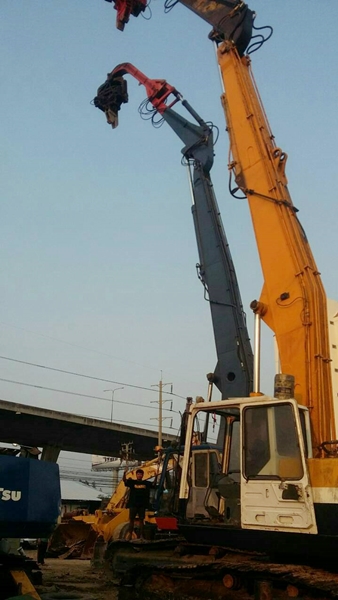

2. เลือกเครื่องมือให้เหมาะสมกับงาน เช่น เครื่องตอกและถอนแผ่นเหล็กพืด (Sheet Pile) เครื่องขุดดิน รถบรรทุก ฯลฯ
 ระบบป้องกันดินพัง
3. ทำการวางแนวการตอกแผ่นเหล็กพืด (Sheet Pile) ตามแนวฐานรากตามแนว กำหนดโดยต้องร่นแบบห่างจากขอบฐานราก 1.00-1.50 เมตร ตามความเหมาะสม        ระบบป้องกันดินพัง

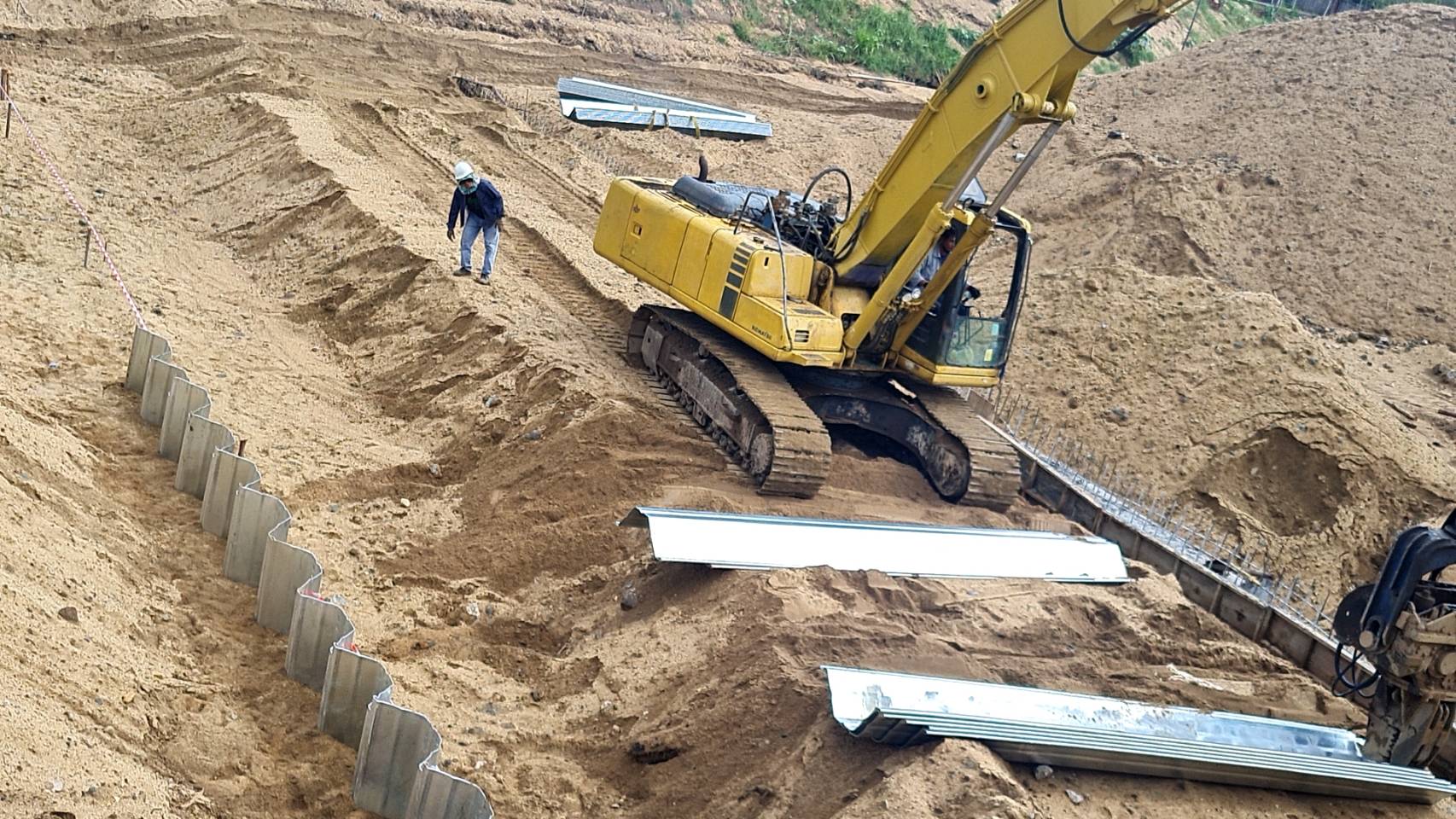

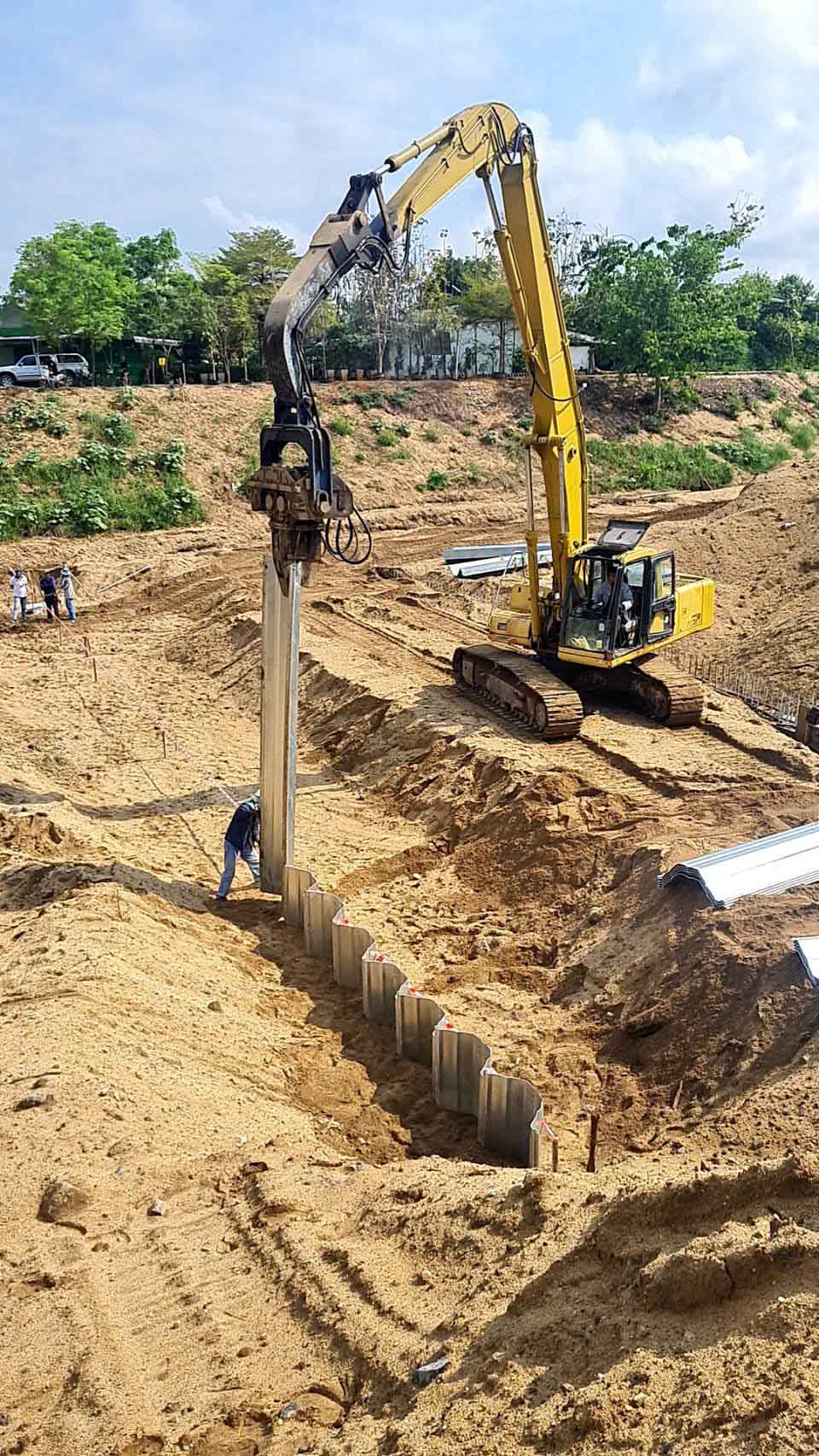

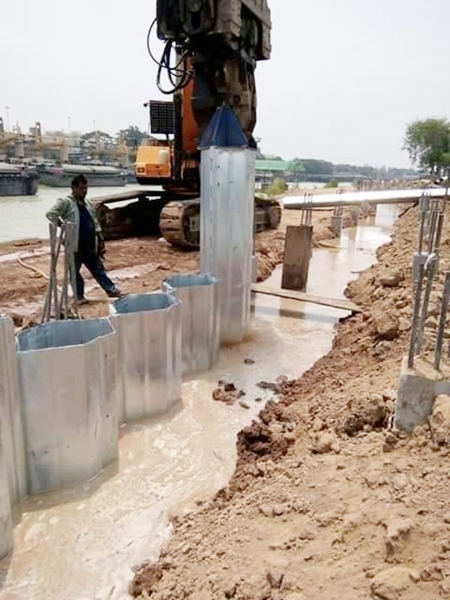

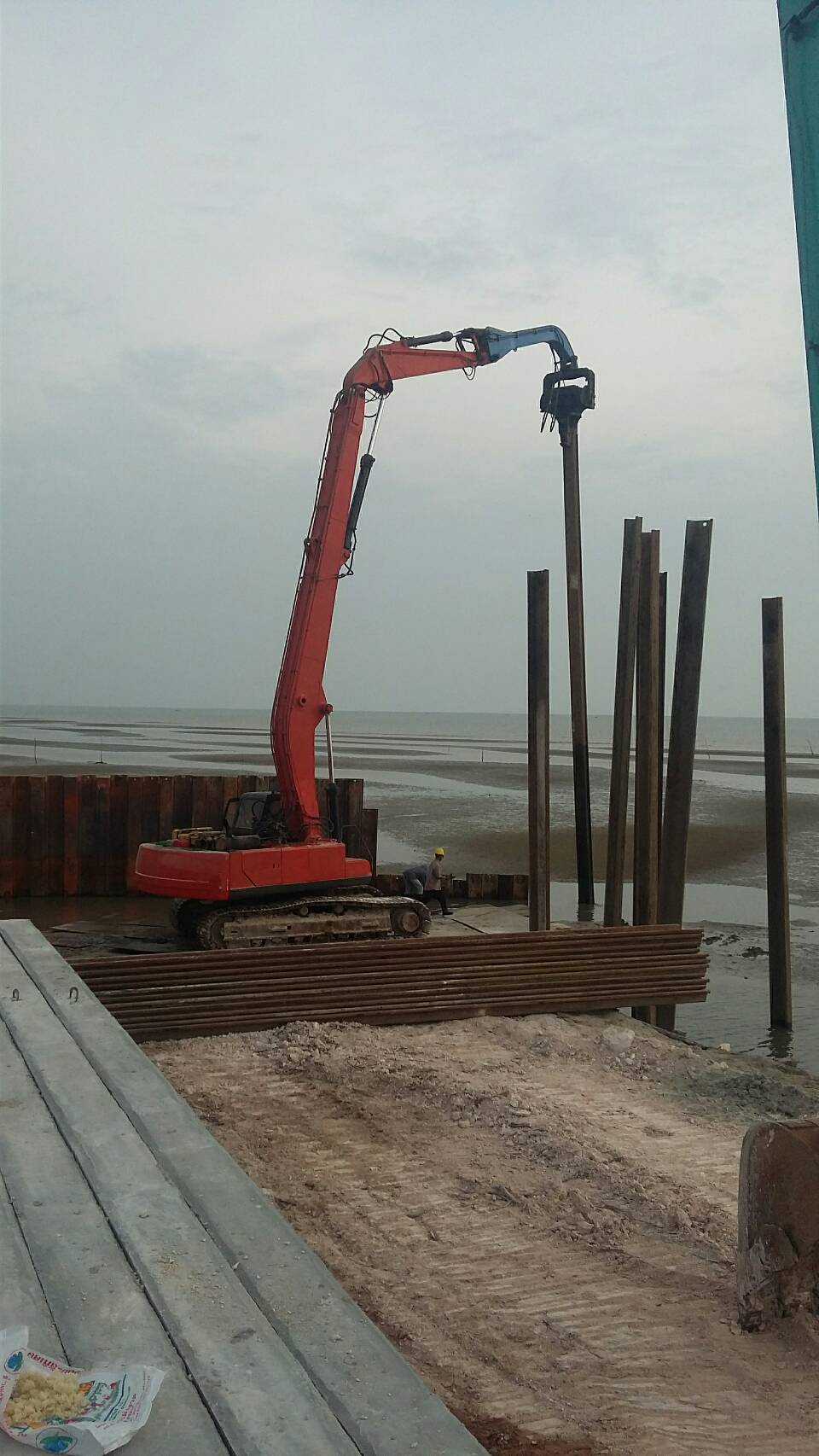

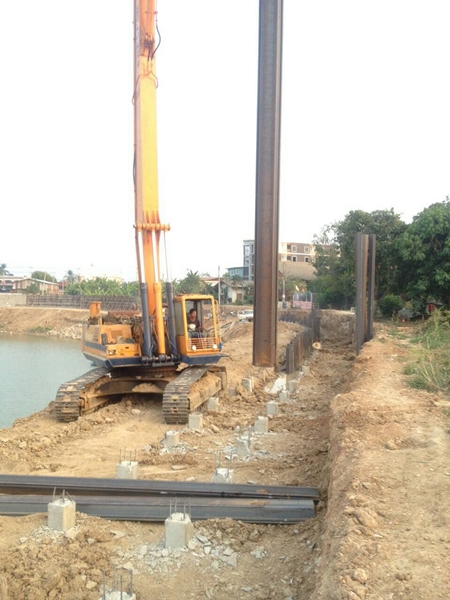

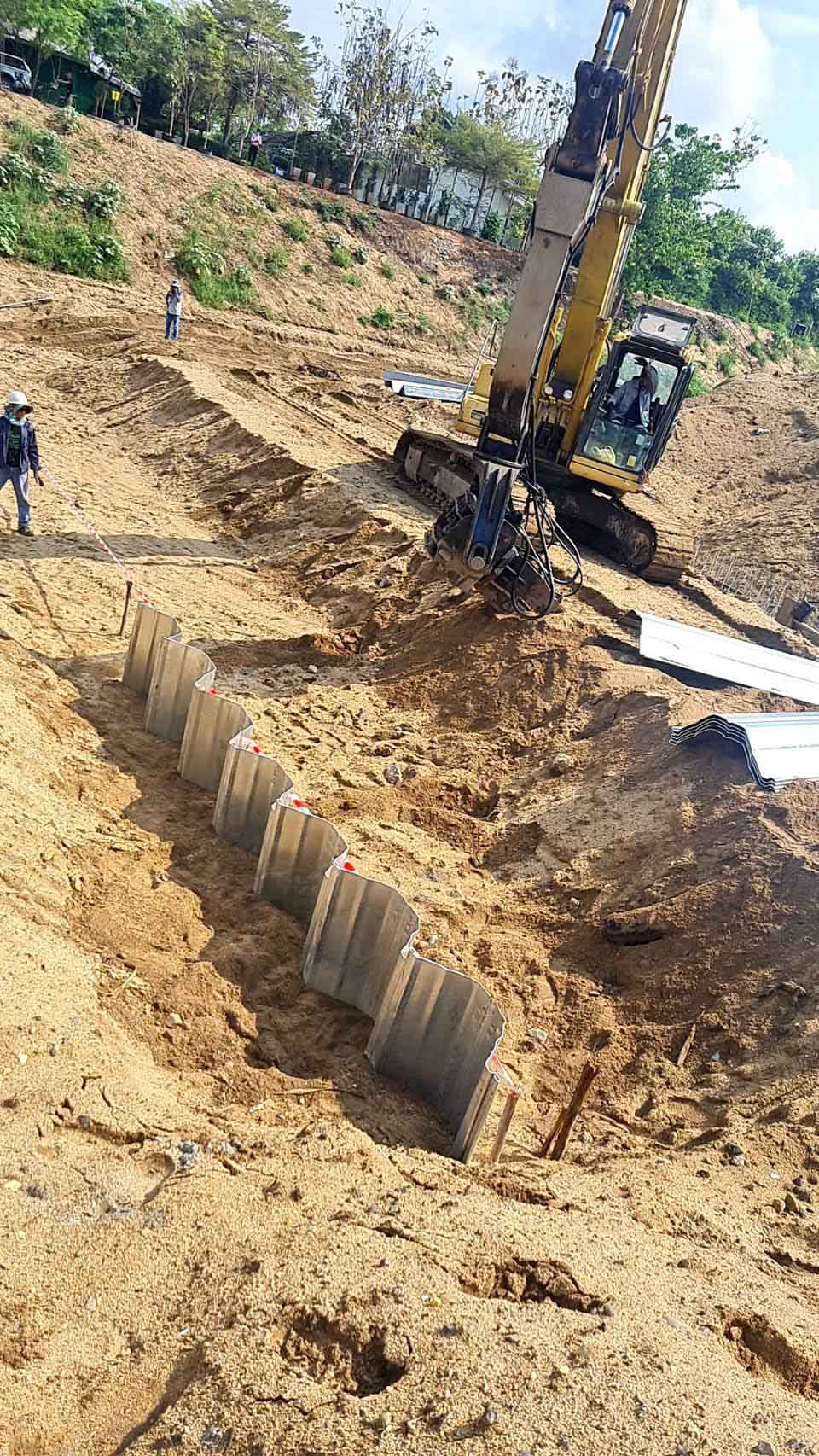

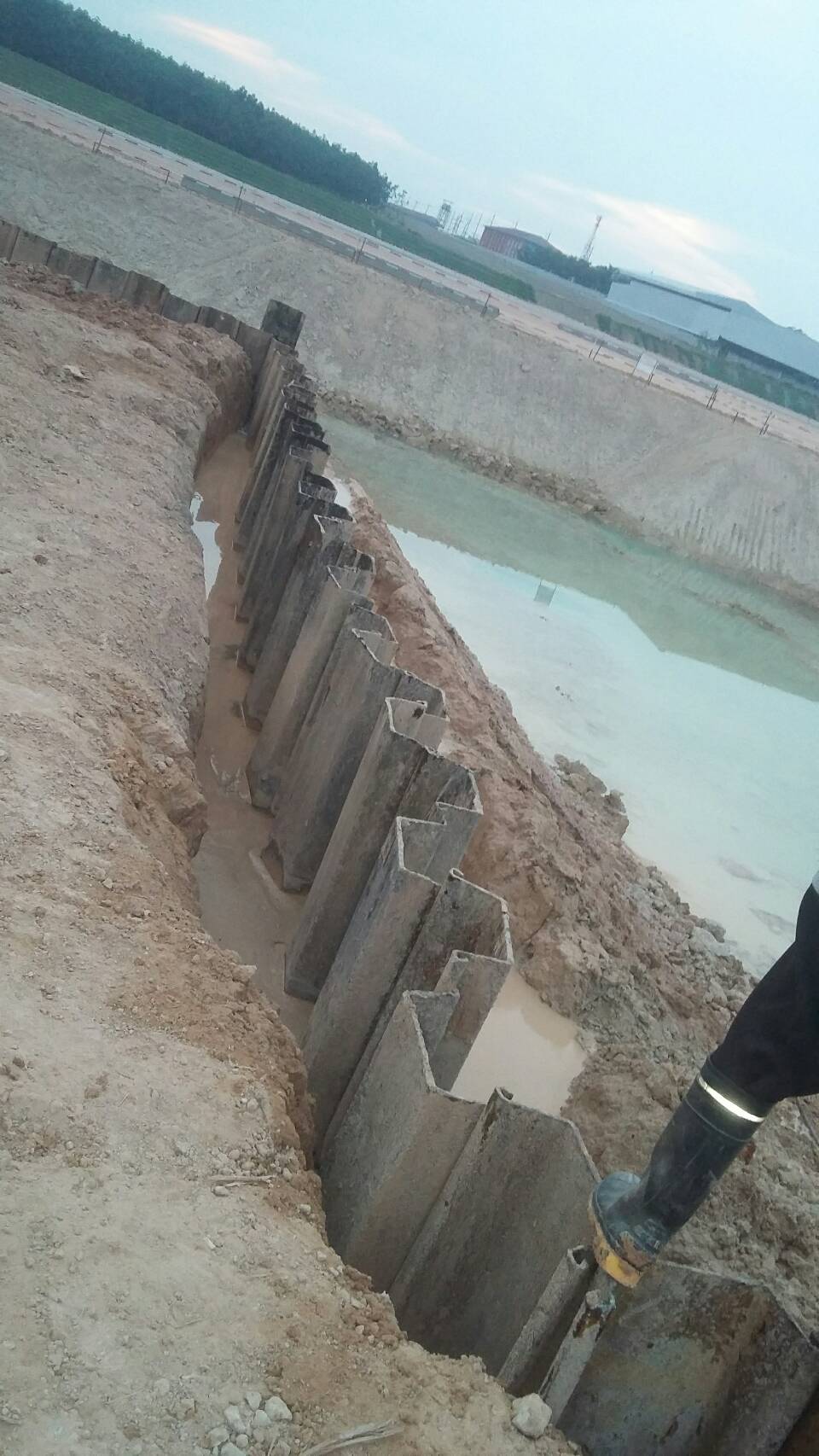

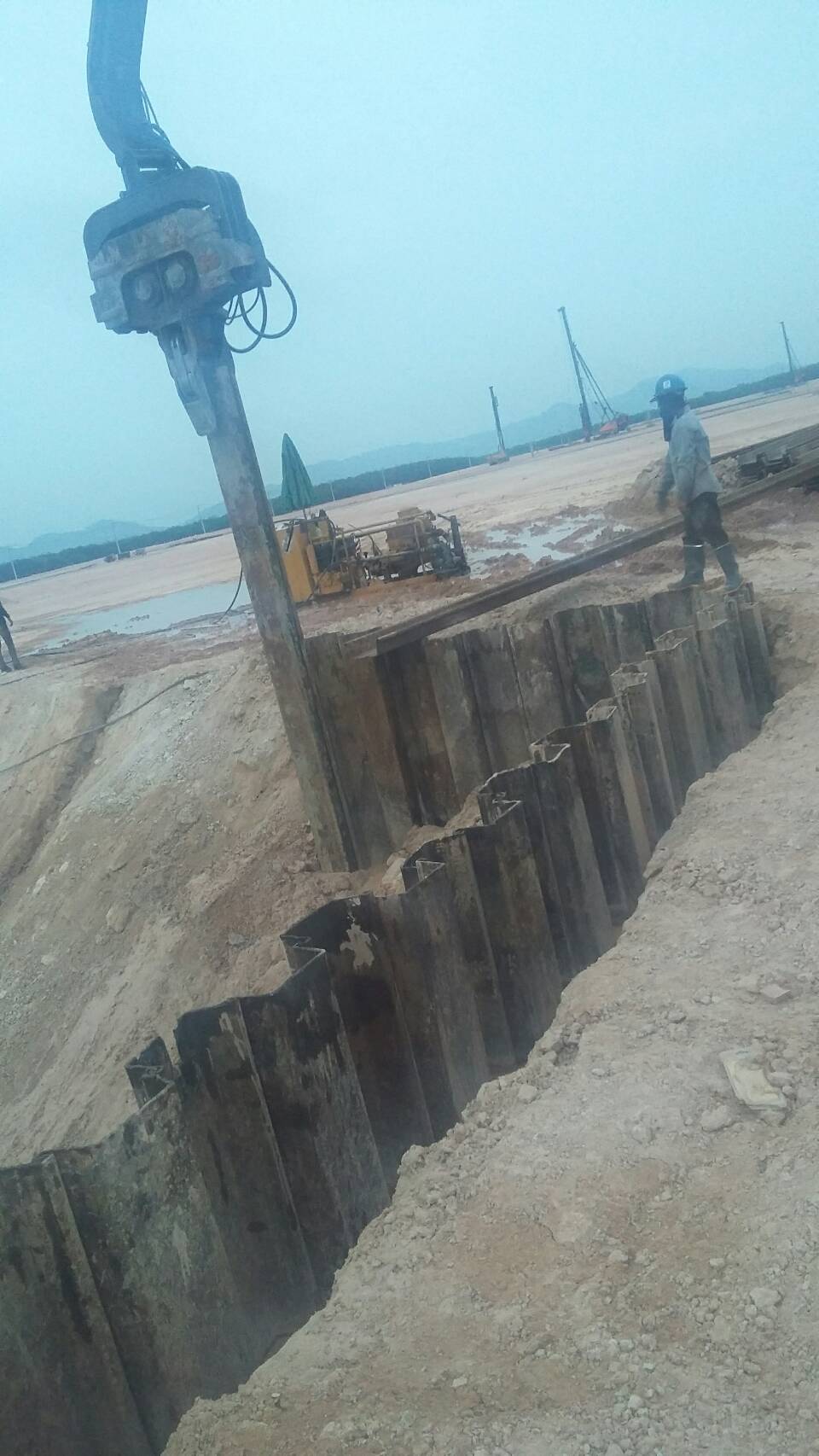

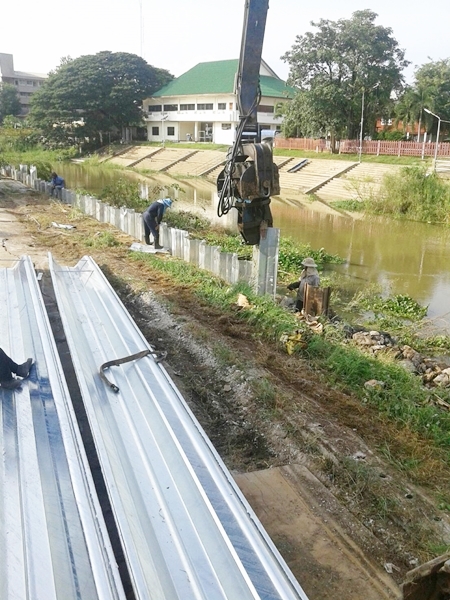

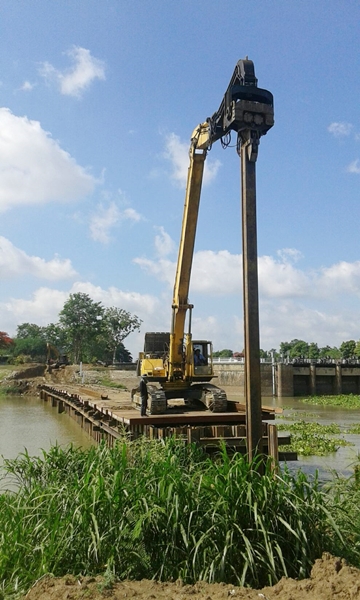

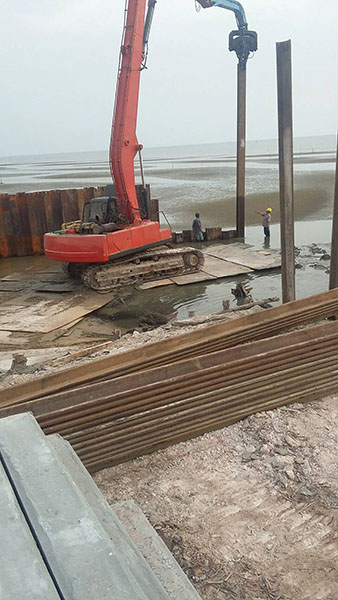

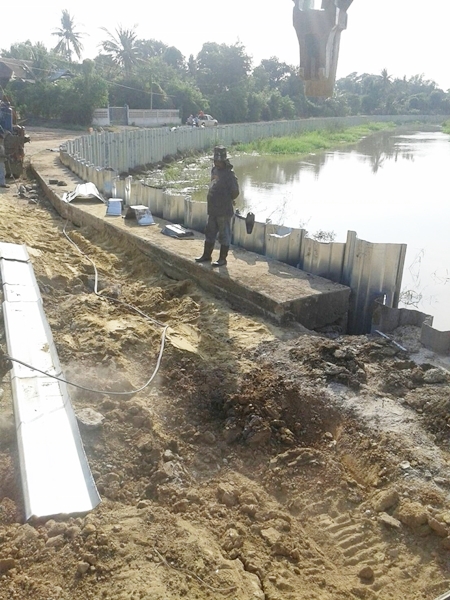

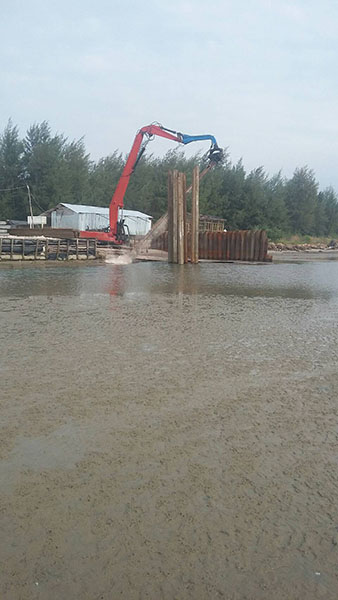

4. ปักแผ่นเหล็กพืด (Sheet Pile) ตามแนวที่วางไว้และทำการตอกแผ่นเหล็กพืด (Sheet Pile) ทีละแผ่นให้ได้แนวระดับที่ต้องการ        ระบบป้องกันดินพัง

5. ตอกเสาเหล็กหลัก (Kingpost) ตามจำนวนที่กำหนดในแบบตามตำแหน่งและระดับที่กำหนด โดยอาจจะตอกพร้อมกับแผ่นเหล็กพืด (Sheet Pile) ก็ได้ โดยต้องวางแผนในการใช้เครื่องจักรอย่างมีประสิทธิภาพสุงสุดในการตอก เช่น อาจตอกพร้อมกันในพื้นที่โดยแบ่งเป็นโซนต่างๆ         ระบบป้องกันดินพัง

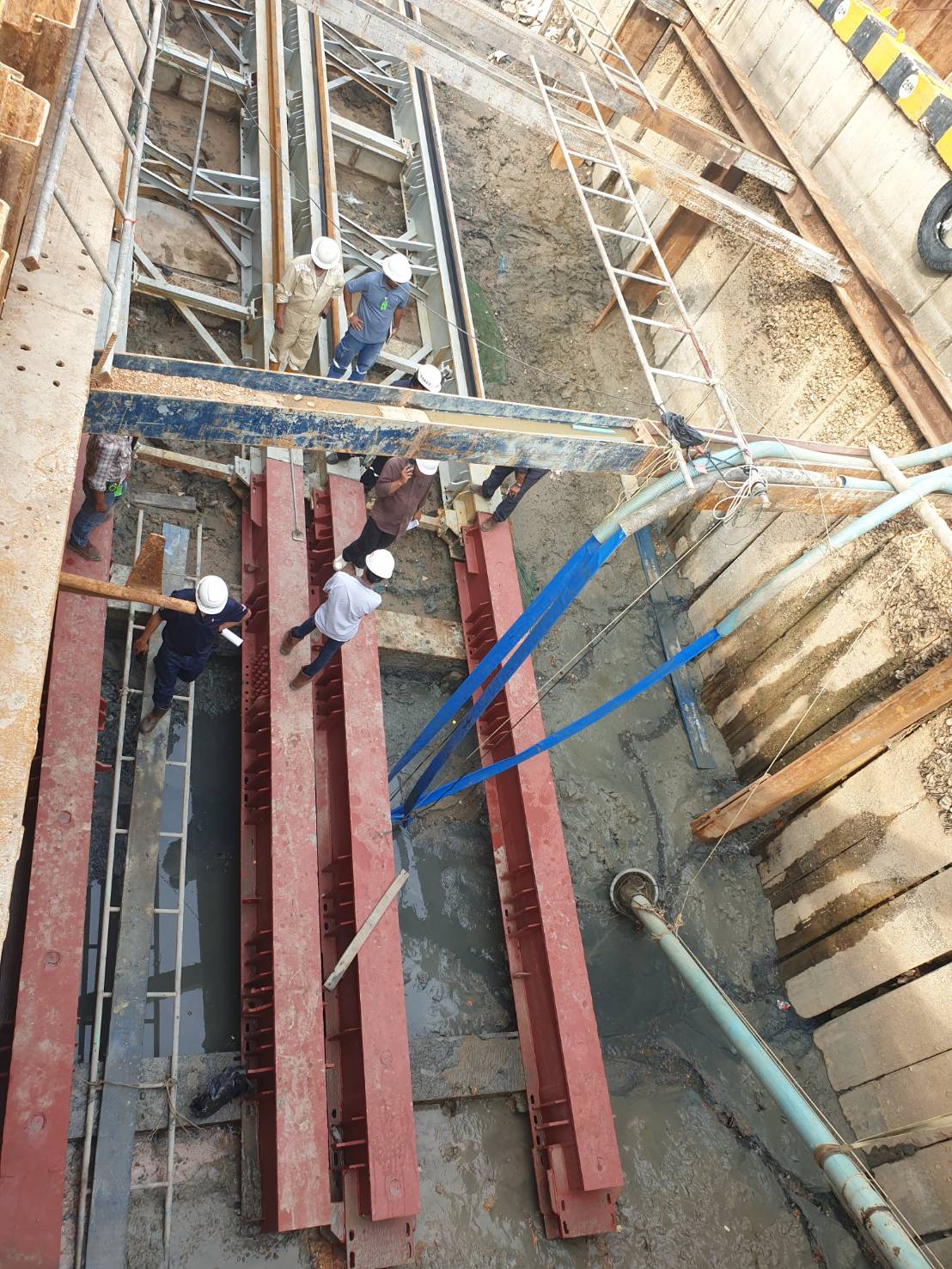

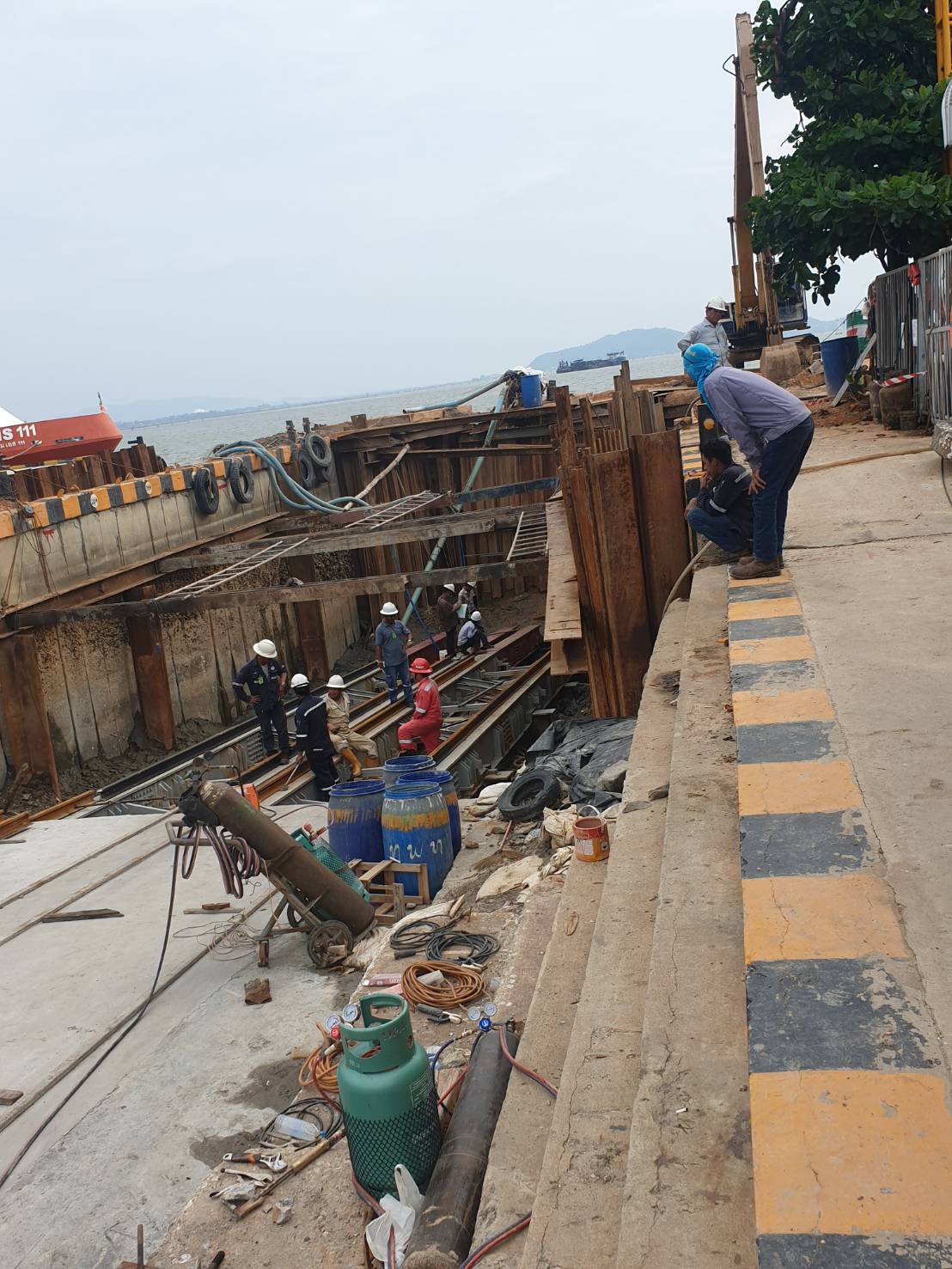

6. นำเหล็กค้ำยัน (Strut) และเหล็กค้ำยันรอบ (Wale) วางตามแนวที่กำหนด และทำการเชื่อมติดกับเสาเหล็กหลัก (Kingpost) และแผ่นเหล็กพืด (Sheet Pile)       ระบบป้องกันดินพัง

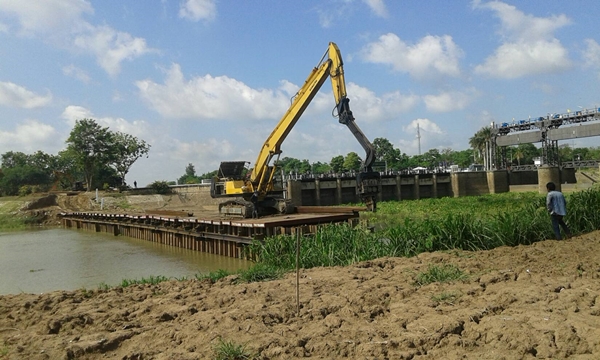

7. นำแผ่นเหล็กพื้น (Platform) มาวางบนเหล็กค้ำยัน (Strut ) เพื่อเป็นจุดที่ให้รถขุดดินสามารถวิ่งบนแผ่นเหล็กพื้น (Platform) เพื่อทำการขุดดินชั้นแรก ออกให้อยู่ในระดับที่สามารถติดตั้งเหล็กค้ำยัน (Strut) และเหล็กค้ำยันรอบ (Wale) ชั้นต่อไปได้

8. นำคอนกรีตเติม (fill) ลงในรอยต่อช่องระหว่างเหล็กค้ำยัน (Strut) กับเหล็กค้ำยันรอบ (Wale) และแผ่นเหล็กพืด (Sheet Pile) กับเหล็กค้ำยันรอบ (Wale) เพื่อเสริมความแข็งแรง จุดต่อให้มากขึ้น เพื่อป้องกันการโก่งงอของปีกของเหล็กค้ำยัน (Wale) และแผ่นเหล็กพืด (Sheet Pile) เพราะถ้าเกิดการโก่งงอขณะก่อสร้างจะทำให้โครงสร้างพังทลายได้

9. ได้ระบบโครงสร้างป้องกันดินที่มีเสถียรภาพในการป้องกันดิน หมายเหตุ ในการก่อสร้างจริงมีการทำงานเสาเข็มเจาะเสร็จก่อนการทำระบบป้องกันดิน ดังนั้นระหว่างการขุดดินเพื่อติดตั้งค้ำยัน (Strut) และค้ำยันรอบ (Wale) แต่ละชั้นจะต้องมีการตัดหัวเสาเข็มตามระดับที่ทำการขุดด้วย เพราะเสาเข็มทำให้ไม่สามารถขุดดินได้และเป็นการปรับระดับหัวเสาเข็มด้วย
